- LIN 검증 환경 세팅 이제 LIN 검증의 마지막 파트입니다. 지금까지는 제가 설계한 LIN controller끼리 연결해서 data transfer test를 진행했는데요, 다른 LIN controller랑 연결을 해봐야겠죠?? 저는 PEAK 사의 PCAN USB PRO FD(이하 PLIN)으로 LIN 검증을 진행했습니다. PLIN이 있어도 제어 프로그램이 있어야 하겠죠?? PEAK 홈페이지에서 설치 파일을 다운로드할 수 있습니다. https://www.peak-system.com/PCAN-USB-Pro-FD.366.0.html?&L=1 해당 파일을 다운로드하고 설치를 진행하는 과정에서 LIN device driver 옵션을 반드시 설정해야 LIN 제어 프로그램을 사용할 수 있습니다. PLIN을 P..

제가 설계한 LIN controller IP를 SOC에 올려서 FPGA 합성을 하고 데이터 통신 test를 진행했습니다. 제가 설계한 LIN IP끼리 한 test는 2가지였는데요, 이 글에서는 진행한 test들에 대해 설명해보고자 합니다. - TEST without transceiver 먼저는 FPGA 보드 상에서 transceiver 없이 io 핀끼리 연결해서 test를 진행했습니다. 원래 LIN 통신은 1-wire 통신이지만 저희가 구매한 LIN transceiver는 보드와 연결되는 부분이 TX/RX로 나누어져 있어서 lin_out/lin_in과 lin_oe signal을 만들어서 설계를 하고 보드 핀에 할당했습니다. 그래서 test 환경을 그림으로 나타내면 다음과 같습니다. LIN IP를 2개 넣..

전에 한 달 동안 작업했던 LIN controller IP 설계가 끝나서 검증을 위해 체크리스트를 작성하고 있는데요, 이 글에 한번 정리해보려고 합니다. 혹시나 수정해야 할 부분이 있다면 댓글 환영입니다!! - Register Read/WriteIP는 내부에 있는 register를 세팅하여 컨트롤됩니다. 이 register는 버스 접근을 통해 read/write 되는데요, 저는 APB bus를 기준으로 설계했습니다. Register의 기본 값이 제대로 읽히는지 Register에 값이 제대로 쓰이고 읽히는지 확인해야 합니다. - Data loopback그다음으로는 데이터 송수신이 제대로 되는지 확인해야 합니다. 저는 LIN controller 2개를 BFM을 붙여서 연결하고 loopback test를 진행..

지난 글에서 LDF 파일 format 중간정도까지 살펴보았는데요, 이번글로 끝까지 살펴보도록 하겠습니다. 2023.10.16 - [Ch1 Seminar/IP] - LIN overview (3) Schedule table - 1 LIN overview (3) Schedule table - 1 LIN은 overload를 막기 위해 schedule tabe을 통해 모든 통신을 진행합니다. - Time base 한 Frame에는 Header와 Response가 있고 최대 8-byte 통신이 가능하다고 했습니다. 한 Frame 통신당 걸리는 시간이 정해져 있 veriln-e.tistory.com - LDF format 3. Signal definition ::= Signals { [: , , [, ] ;] } 통..

LIN은 overload를 막기 위해 schedule tabe을 통해 모든 통신을 진행합니다. - Time base한 Frame에는 Header와 Response가 있고 최대 8-byte 통신이 가능하다고 했습니다. 한 Frame 통신당 걸리는 시간이 정해져 있는데, time base를 기반으로 정해집니다. 한 Frame이 진행되는 시간은 time base의 n배이고, 통상적으로 time base는 5ms 또는 10ms입니다. 그러니까 LIN이 굉~~장히 느리다는 거죠. 이전에 LIN protocol overview에서 PID를 통해 모든 통신을 정의한다고 했는데요, LDF 파일을 통해 모든 통신이 사전에 정의됩니다. 2023.10.04 - [Ch1 Seminar/IP] - LIN overview (1)..

- SleepLIN 통신에서는 통신이 진행되지 않을 때(일반적으로 4초 이상 LIN 버스가 비활성 상태이면), 전력 소모를 줄이기 위해 절전모드인 Sleep 상태에 들어갑니다. 그리고 다시 통신이 시작될 때 wake up 신호를 통해 Sleep 상태를 해제시킬 수 있습니다. Master는 Slave에 go to sleep 커맨드를 통해 sleep 상태로 전환시킬 수 있습니다(LIN 2.1). PID가 0x3C일 때, 첫 번째 데이터가 0이고 나머지 데이터가 0xFF면 slave는 sleep 상태로 전환됩니다. 정리하자면 LIN controller는 master가 요청하거나 일정시간 이상 LIN bus가 idle 상태이면 sleep 모드로 들어갑니다. - Wake upSleep모드에 있는 장치가 통신을 시..

오늘날의 자동차는 단순히 이동 수단이 아니라 여러 가지 기능이 있습니다. 이를 구현하기 위해서 자동차에는 내부 통신 규격이 필요한데요, 대표적으로 CAN과 LIN이 있습니다. 이 글에서는 LIN에 대해 정리해 보도록 하겠습니다. - LIN의 특징LIN(Local Interconnect Network)은 자동차의 단순한 기능을 위한 통신 규격입니다. 그러니까 고성능을 위한 통신은 CAN, 저성능을 위한 기능은 LIN이라고 보시면 되겠습니다.저비용1 Master - multi Slave (최대 15개의 Slave 연결 가능)주로 조명, 창문 컨트롤, 좌석 조절기 등의 낮은 성능 지원 (CAN은 엔진 제어, 브레이크 시스템 등의 주요 시스템)1-wire의 단순 구조 통신 (CAN은 2-wire) Applica..

UART(Universal asynchronous receiver/transmitter) 통신은 이전에 설명드린 I2C나 SPI와 달리 동기 신호(clock)를 사용하지 않는 프로토콜입니다. 비동기화 통신은 동기화 통신보다 전송 속도가 느린데, 어떤 차이가 있을까요?? - 장점 클럭을 쓰지 않기 때문에 클럭 핀이 필요 없고 1:1 통신이어서 address phase나 slave select 핀이 필요 없다. 데이터 송수신하는 2개의 핀만 사용 Tx, Rx가 나뉘어져 있어서 전이중 통신 지원 오랫동안 사용되었기에 복잡하지 않고 관련 문서도 잘 정리되어 있음, 많은 장치가 UART 지원 - 단점 클럭을 사용하지 않기 때문에 느린 속도, 1:1 통신 통신을 위해 전송속도(baud rate)를 잘 맞춰줘야 하고..

저희 회사는 SOC platform 설계 회사이며 디지털 설계를 하고 있습니다. 그런데 갑자기 대표님이 제게 데시메이션 필터를 설계해 보라고 하시더라고요. 아날로그 분야라서 물어볼 사람도, 도움을 요청할 방법도 없는데...... 이번만 경험 삼아서 시키시는 건지 아니면 새로운 분야로 업무를 주시려는지 모르겠지만 공부한 내용을 정리해 보겠습니다. - Digital filter반도체 칩은 peripheral이라고 하는 주변 IO들과 데이터를 주고받습니다. 소리나 영상같이 아날로그 데이터도 포함되는데요, 반도체는 디지털 신호를 처리하기 때문에 아날로그 데이터를 받아들일 때는 디지털 신호로 변환하고, 이를 다시 내보낼 때는 아날로그 신호로 변환시켜줘야 합니다. 아날로그에서 디지털로 변환할 때는 Sampling,..

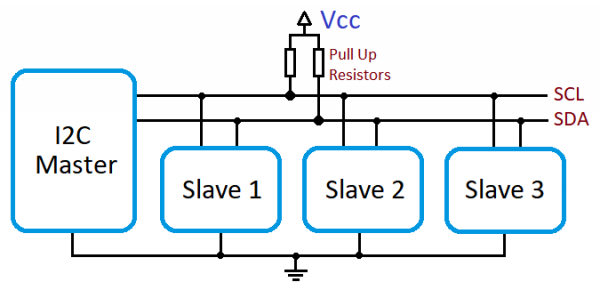

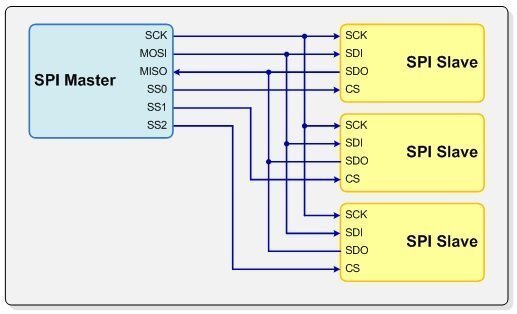

언젠가 세미나를 하는데 수석님이 'RTL 엔지니어의 중요한 덕목 중 하나는 다양한 IP에 대한 지식이 있어야 한다'라고 하신 기억이 있습니다. SOC integration을 하든 자체 ip를 개발하든 결국에 ip에 대해 알아야 일을 시작할 수 있거든요. 그래서 이번에는 I2C에 대해 알아보도록 하겠습니다. I2C(Inter integrated Circuit)는 SPI에 비해 느리고 전력효율이 좋지 않지만 2개의 핀만으로도 통신이 가능하다는 장점을 가지고 있습니다. 위 그림에서 볼 수 있듯이 하나의 Master가 다수의 Slave와 통신이 가능한데 SCL, SDA 두 신호만으로 통신을 할 수 있습니다. SCL은 SPI의 SCLK와 같이 I2C의 clock이고 SDA는 데이터를 주고받는 선입니다. SCL은 ..
